Peşəkar istehsal olaraq istifadəçiləri təhlükəsiz, qısa, gözəl, gözəl və tətbiq olunan şoreya elektrik ® -solar enerji sistemi birləşən qutu ilə təmin etmək istərdik.

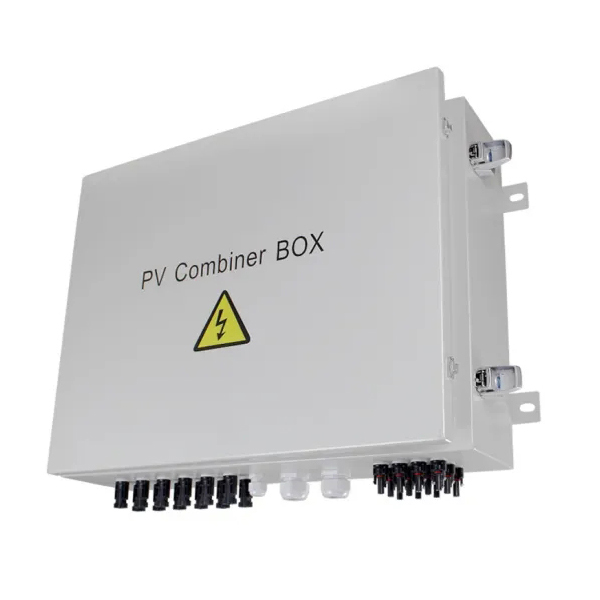

ZHECHI Elektrik ® Günəş Enerji Sistemi Kombinatoru Qutusu inverter üçün uyğundur (maksimum giriş voltajı DC1000V, 4pv giriş kanalı, 1 çıxış kanalı, tək mppt inverter). Qutu orqanı, yanğın gecikdirici, temperaturun artması, təsir etmək, ultrabənövşəyi və digər testlər üçün testi olan PVC mühəndislik materiallarından hazırlanmışdır.
IP65 Müdafiə dərəcəsi.
● Yüksək etibarlılığı
DC qoruyucu ilə
DC Surge qorunması cihazı ilə
DC Circuit Breaker və ya DC yük izolyasiya açarı ilə.
● Güclü uyğunlaşma
IP65 Düzülən, suya davamlı, toz və əleyhinə əleyhinə əleyhinə.
Yüksək və aşağı temperatur üçün ciddi test, geniş istifadə olunur /
Sadə quraşdırma, sadələşdirilmiş sistem məftilləri, rahat məftil.
Qutu orqanı soyuq haddelenmiş poladdan və digər metal materiallardan hazırlanmışdır.
● Çevik konfiqurasiya
Tək kristal silikon günəş modulları, policrystalline silikon günəş modulları, nazik film günəş modulları üçün istifadə olunur. Fotovoltaik qoruyucu, CICUUT Breaker, yük izolyasiya açarı dəyişdirilmiş reytinq dəyişdirilmişdir.
| Ad | Zsgf-pv12 / 1 | |
| Elektrik parametri | ||
| Sistem maksimum DC gərginliyi | / | 1000 |
| Hər sətir üçün maksimum giriş cərəyanı | 10a | |
| DC qoruyucu reytinqi | 15a | |
| Giriş / çıxış serialının sayı | 3 | |
| İutput iplərinin sayı | 12 | |
| Çıxış iplərinin sayı | 1 | |
| Hər giriş kabelinin maksimum diametri (mm) | 10 mm | |
| Hər giriş kabelinin maksimum diametri (mm) | 40 mm | |
| Ünsiyyət interfeysi | RS485 Modbus | |
| Gərginlikdən qorunma səviyyəsi | 2.8kv | 3.8kv |
| Maksimum davamlı işləmə voltaj uc |
630v | 1050v |
| Qütblər | / | / |
| Quruluşun xarakteristikası | ||
| Sistem | ||
| Qoruma dərəcəsi | IP65 | |
|
Mini dövrə açarı |
SM1-225 / 4P / DC1000V | |
| Smc4 su keçirməyən bağlayıcılar | Standart | |
| Pv dc qoruyucu | Standart | |
| PV Surge Protrctor | Sup4-S40 / 3pdc1000v | |
| Monitorinq modulu | / | |
| Diodun qarşısını alır | / | |
| Boks materialı | Soyuq haddelenmiş polad qutu | |
| Quraşdırma metodu | Divar montaj növü | |
| İşləmə temperaturu | -25 ℃ ~ + 70 ℃ | |
| Temperaturun yüksəlişi | 2 km | |
| Yazıla bilən nisbi rütubət | 0-95%, kondensasiya yoxdur | |
| Alov geriləməsi IEC60695-2-11, Ulsuls 94V-2-ə qədər | ||
| Eni * yüksək * dərinlik (mm) | 640 * 450 * 180 | |
