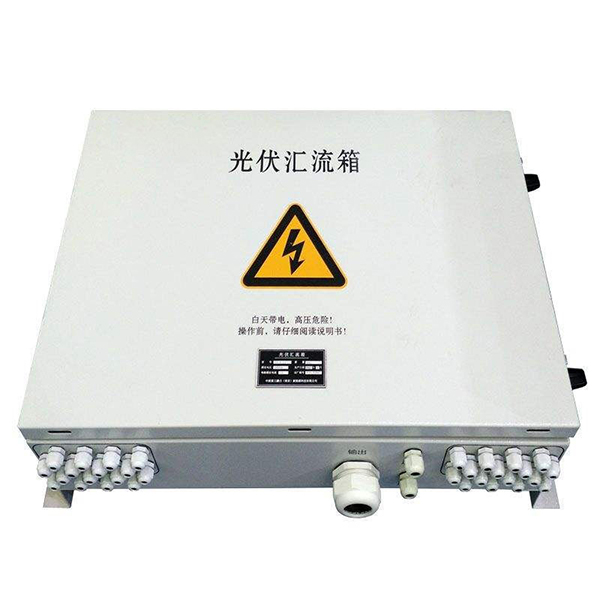

Günəş paylayıcı qovşaq qutuları

1. Günəş enerjisi sistemində, birləşdirən xətti azaltmaq, asan təmir, itkiləri azaltmaq, sistem strukturunu optimallaşdırmaq, maddələrin təhlükəsizliyini və etibarlılığını artırmaq üçün PV birləşdirici qutusu adətən günəş panelləri və çevirici arasında ehtiyac duyur.

2. PV qovşağı funksiyasından başqa, kompüter kombinator qutusu da əks cərəyanın qarşısının alınması, həddindən artıq cərəyandan qorunma, həddindən artıq gərginlikdən qorunma, ildırımdan qorunma və s. bir sıra mükəmməl qorunma funksiyalarına malik olmalıdır, eyni zamanda, işləyən vəziyyəti, cərəyanı, gərginliyi yoxlayır. , və qovşaqdan sonra güc, dayandırıcı vəziyyəti, DC dövrə açarı vəziyyətinin toplanması və Qövs aşkarlanması, sızma aşkarlanması (isteğe bağlı) və s.

3. Bizim istehsal etdiyimiz PV kombinator qutusu yuxarıda qeyd olunan bütün funksiyalarla təchiz olunub, günəş enerjisi sistemlərinin tam dəstini təşkil etmək üçün şəbəkədə/şəbəkədən kənar günəş çeviricisi ilə konfiqurasiya.

4. PV birləşdirici qutusunu seçərkən, giriş sabit gərginlik diapazonuna və çeviricinin çıxış gücünə əsaslanaraq, müəyyən sayda panellər simli olaraq sıra ilə birləşdiriləcək, paralel olaraq müəyyən sətirlər qovşaq üçün PV birləşdirici qutusuna qoşulacaq. elektrik açarının idarə edilməsi və tənzimləyicinin qorunması, sonra çeviriciyə qidalandırmaq.

1. CGC/GF002:2010, PV Array Qovşaq Qutunun Texniki Spesifikasiyalarına uyğundur

2. Qoşulmaq üçün icazə verilən maksimum 24 simli panel, hər bir simin nominal gərginliyi 10A, maksimum 15A

3. Ümumi çıxış cərəyanı 250A, maksimum gərginlik 1000Vdc-dir

4. Hər bir sim üçün, yüksək gərginlikli qoruyucu qoruma və qoşulma əleyhinə qoruma.

5. PV yüksək gərginlikli arrester mühafizəsi ilə təchiz edilmişdir

6. PV yüksək gərginlikli elektrik açarı çıxışa nəzarət edir, təzyiqə davamlı DC1200V, qoruyucu cərəyan isteğe bağlıdır

7. Xarici quraşdırmaya uyğun olaraq, mühafizə sinfi IP65

8. Uzaqdan məlumat ötürülməsi üçün istifadə edilən RS485 portunu təcrid edin, MODBUS-RTU protokolunu dəstəkləyin.

9. Quraşdırılmış hərtərəfli qorunma siqnalizasiya funksiyası, yalnız müxtəlif siqnal parametrləri proqramlaşdırıla bilən deyil, həm də hər bir həyəcan funksiyası "On" və ya "Söndürülə bilər)

10. Real vaxtda DC dövrəsində zərərli qövs, zərərli qövs olduqda, həyəcan siqnalı işləyəcək və birbaşa işə salınacaq və nasazlıq dövrəsini kəsəcək, müvafiq olaraq qövsdən yanğın fəlakətinin qarşısını almaq və s.
