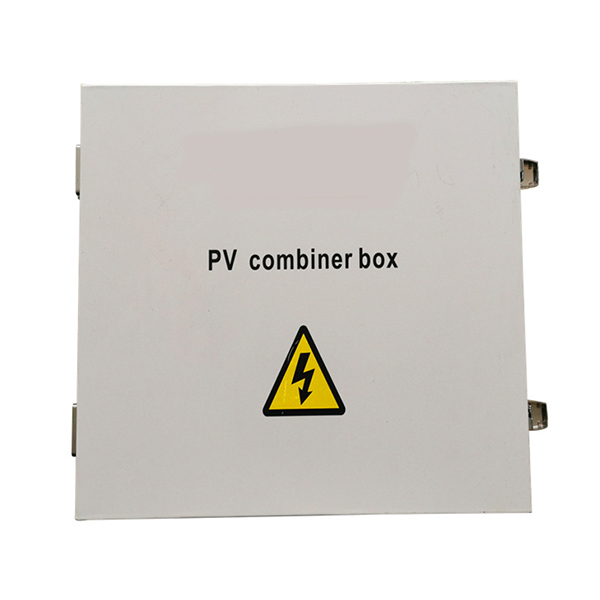

Ən son satılan JUER Electric® PV Array String DC Combiner Box Çin istehsalı əks hücumun qarşısının alınması, həddindən artıq cərəyandan qorunma, həddindən artıq gərginlikdən qorunma və ildırım kimi ümumi qorunma ilə.
JUER Electric® PV Array String DC Kombiner Box, PV modulu ilə inverter və ya nəzarətçi arasında birləşdirici naqilləri azaltmaq, təmiri asanlaşdırmaq, itkiləri azaltmaq və məhsulun təhlükəsizliyini və etibarlılığını artırmaq üçün istifadə olunur. Bizim istehsal etdiyimiz PV kombinator qutusu yuxarıda göstərilən bütün funksiyalara malikdir və istifadəçilərə PV enerji istehsal sistemləri üçün tam həll təqdim edir.
1) Fərqli əlaqədə çevik tətbiq üçün iki müstəqil PV massivi giriş və çıxış qrupu
sxemlər;
2) Hər birinin maksimum cərəyanı 10A olan çoxlu PV giriş massivləri;
3) Hər bir PV giriş massivinin əks-hücumunun qarşısını almaq üçün nəzərdə tutulmuş yüksək gərginlikli qoruyucu;
4) PV modulu üçün xüsusi yüksək gərginlikli ildırımdan mühafizə cihazı;
5) PV modulunun çıxışına nəzarət etmək üçün xüsusi yüksək gərginlikli elektrik açarı;
6) Xarici quraşdırma ehtiyacını ödəmək üçün IP65 qoruma dərəcəsi.
| Model | 4 yol | 6 yol | 8 yol | 10 yol |
| Daxiletmə məlumatları | ||||
| PV giriş massivlərinin sayı | 4 | 6 | 8 | 10 |
| Hər bir PV giriş massivinin maksimum cərəyanı | 10A | |||
| Hər bir PV giriş massivi üçün Puse | 10A | |||
| Hər bir PV giriş massivinin tel nömrəsi | PG7,4mm² | |||
| Çıxış məlumatları | ||||
| Çıxış kanalının sayı | 1 | 2 | ||
| Maksimum çıxış cərəyanı | 40A | hamısında 60A (30A çıxış kanalı) | Hamısı 80A (40A çıxış kanalı) | Hamısı 100A (50A çıxış kanalı) |
| Hər bir çıxış kanalının tel nömrəsi | Hər çıxış kanalı üçün PG16,8mm2 | Hər çıxış kanalı üçün PG16,10mm2 | Hər çıxış kanalı üçün PG16,10mm2 | Hər çıxış kanalı üçün PG16,12mm2 |
| Maksimum çıxış gərginliyi | 800VDC | |||
| DC çıxış dövrə açarı | Mövcuddur | |||
| Digər məlumatlar | ||||
| Qoruma | IP65 | |||
| Temperatur | -30℃~+60℃ | |||
| İstinad çəki (xalis/ ümumi çəki) | 5.3/9.3 | 8.4/12.9 | 9.5/14.3 | 10.8/15.6 |
| Avadanlığın ölçüsü D*W*H (mm) | 340*300*140 | 360*340*145 | 400*420*145 | |
| Qablaşdırma ölçüsü D*W*H (mm) | 450*420*245 | 470*450*255 | 530*510*255 | |
| Soyutma üsulu | Təbii soyutma | |||
| Dalğalanmadan qorunma | Mövcuddur | |||
| Torpaq telinin nömrəsi | ≥6mm2 | |||
