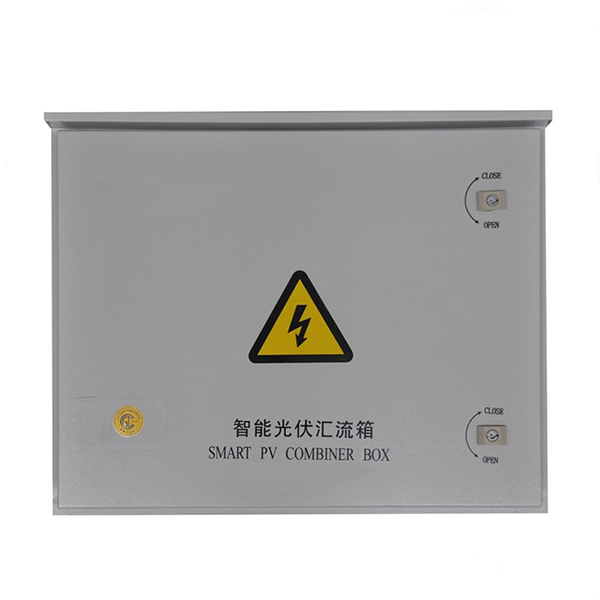

PV birləşdirici qutusu PV massivinin çıxış DC cərəyanını bir araya gətirmək üçün istifadə olunur. O, şəhər elektrik şəbəkəsi ilə tam fotovoltaik sistem yaratmaq üçün fotovoltaik şəbəkəyə qoşulmuş inverterin istifadəsini dəstəkləyən bir PV massivi yaratmaq üçün ardıcıl olaraq eyni günəş panellərini birləşdirəcəkdir.
Günəş fotovoltaik sistemində, PV sistemlərinin xüsusiyyətlərinə görə, inverter arasındakı əlaqəni azaltmaq üçün günəş fotovoltaik serialları, Tress texnologiyası müstəqil olaraq XYH-CB PV birləşdirici qutusunu inkişaf etdirdi, PV invertör məhsulları şirkəti ilə komple kompozisiyaya uyğun gəldi. İnverter mühafizə altında işləyə bildiyi halda naqillərin çəkilməsi prosesini xeyli asanlaşdıran PV sistem həlləri.
Günəş fotovoltaik massivinin toplanması üçün birləşdirici qutu DC cərəyanını çıxarır, istifadəçi bir sıra, fotovoltaik massiv yaratmaq üçün PV panellərinin eyni spesifikasiyalarını və sonra TLS-CB-yə paralel olaraq bir sıra PV massivlərini birləşdirə bilər. seriyası kombinator qutusu, sonra, çıxış DC dövrə açarı vasitəsilə gəlir, və istifadə dəstəkləyən fotovoltaik çevirici , belə ki, tam fotovoltaik enerji istehsal sistemi təşkil etmək, həyata keçirilməsi və şəbəkə enerji.
*Birdən çox fotovoltaik massivlərə eyni vaxtda giriş; hər kanal cərəyanı 10A-a qədər; müxtəlif istifadəçilərin ehtiyaclarını ödəmək üçün.
* Etibarlı, işıqlandırma və dalğalanmadan qorunma, günəş fotovoltaik DC yüksək gərginlikli işıqlandırma mühafizə cihazı, hamısı müsbət şübhə mənfi ildırımdan qorunma funksiyası ilə.
*Geniş diapazonlu DC gərginlik girişi; 200~900Vdc peşəkar təzyiq diapazonuna malik DC yüksək gərginlikli elektrik açarı, təhlükəsiz və etibarlıdır.
*6 qrup eyni vaxtda PV massivinə daxil ola bilər.
*Liman suya davamlıdır.
*Yüksək gərginlikli qoruyucular və elektrik açarları olan DC iki təhlükəsizlik cihazı idi.
*Hər bir sıra cari ölçmə və monitorinqin hər bir kanalında isteğe bağlı cari monitorinq ola bilər.
* Xarici quraşdırma üçün tətbiq tələblərinə cavab vermək üçün IP65-ə uyğun açıq yağış qabığından qorunma dərəcəsi olan divar quruluşu.
*Quraşdırma və texniki qulluq sadə, rahat, uzun xidmət müddəti.
MAX.Giriş Gərginliyi | DC1000V | ||||||
Giriş | 4 | 6 | 8 | 12 | 16 | 24 | 36 |
Cari (A) | 15A | ||||||
DIOD | 25A DC1000V | ||||||
SPD | UC1000V IMAX40KA IN20KA UP-2.5KV | ||||||
SİGORTA | 15A | ||||||
MCB | 50A | 60A | 100A | 120A | 160A | 240A | 360A |
Bağlayıcı | Su keçirməyən bağlayıcı | ||||||
Qoruma dərəcəsi | IP65 | ||||||
Əməliyyat Temperatur Aralığı | -25~+75(ºC) | ||||||
Nisbi Rütubət | 0~99% | ||||||
Hündürlük | â€5500(m) |
