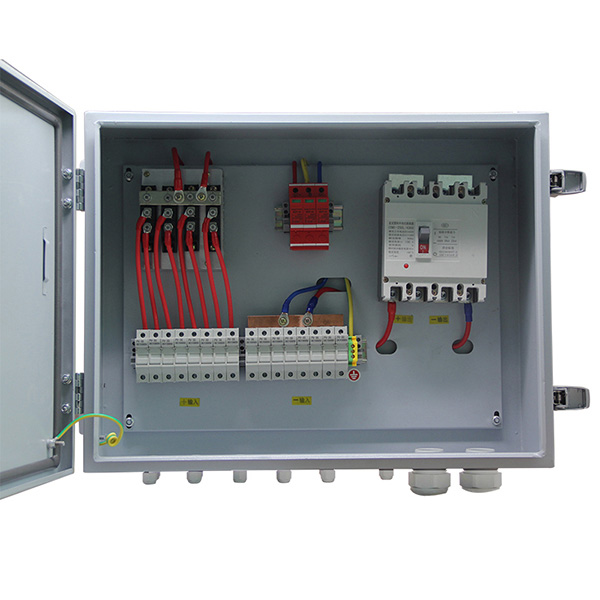

DC Günəş Sistemi Array Simli Birləşdirici qutudan müxtəlif giriş portları vasitəsilə çoxsaylı naqilləri və kabelləri etibarlı şəkildə birləşdirən elektrik korpusu olan qovşaq qutusuna. Günəş kombinator qutusu inverterə qoşulmaq üçün çoxsaylı PV modullarının çıxışını birləşdirir.
DC Günəş Sistemi Array Simli Birləşdirici Qutusu Əks hücumun qarşısının alınması, həddindən artıq cərəyandan qorunma, həddindən artıq gərginlikdən qorunma və ildırımdan qorunma kimi ümumi qorunma ilə PV birləşdirici qutuları PV modulu ilə inverter və ya nəzarətçi arasında birləşdirici naqilləri azaltmaq, texniki xidməti asanlaşdırmaq, elektrik enerjisini azaltmaq üçün istifadə olunur. itkisi və məhsulun təhlükəsizliyini və etibarlılığını yaxşılaşdırmaq. Bizim istehsal etdiyimiz PV kombinator qutusu yuxarıda göstərilən bütün funksiyalara malikdir və istifadəçilərə PV enerji istehsal sistemləri üçün tam həll təqdim edir.
1）Müxtəlif qoşulma sxemlərində çevik tətbiq üçün iki müstəqil PV massivinin girişi və çıxışı;
2) Hər birinin maksimum cərəyanı 10A olan çoxsaylı PV giriş massivləri;
3) Hər bir PV giriş massivinin əks-hücumunun qarşısını almaq üçün nəzərdə tutulmuş yüksək gərginlikli qoruyucu;
4) PV modulu üçün xüsusi yüksək gərginlikli ildırımdan mühafizə cihazı;
5) PV modulunun çıxışına nəzarət etmək üçün xüsusi yüksək gərginlikli elektrik açarı;
6) Xarici quraşdırma ehtiyaclarını ödəmək üçün IP65 qoruma dərəcəsi.
| Model | ZC4T | ZC6T | ZC8T | ZC10T |
| Daxiletmə məlumatları | ||||
| PV giriş massivlərinin sayı | 4 | 6 | 8 | 10 |
| Hər bir PV giriş massivinin maksimum cərəyanı | 10A | |||
| Hər bir PV giriş massivi üçün Puse | 10A | |||
| Hər bir PV giriş massivinin tel nömrəsi | PG7,4 mm² | |||
| Çıxış məlumatları | ||||
| Çıxış kanalının sayı | 1 | 2 | ||
| Maksimum çıxış cərəyanı | 40A | Hamısı 60A (30A çıxış kanalı) | Hamısı 80A (40A çıxış kanalı) | Hamısı 100A (50A çıxış kanalı) |
| Hər bir çıxış kanalının tel nömrəsi | Hər çıxış kanalı üçün PG16,8mm2 | Hər çıxış kanalı üçün PG16,10mm2 | Hər çıxış kanalı üçün PG16,10mm2 | Hər çıxış kanalı üçün PG16,12mm2 |
| Maksimum çıxış gərginliyi | 800VDC | |||
| DC çıxış dövrə açarı | Mövcuddur | |||
| Digər məlumatlar | ||||
| Qoruma | IP65 | |||
| Temperatur | -30℃~+60℃ | |||
| İstinad çəkisi (xalis/ ümumi çəki) | 5.3/9.3 | 8.4/12.9 | 9.5/14.3 | 10.8/15.6 |
| Avadanlığın ölçüsü D*W*H (mm) | 340*300*140 | 360*340*145 | 400*420*145 | |
| Qablaşdırma ölçüsü D*W*H (mm) | 450*420*245 | 470*450*255 | 530*510*255 | |
| Soyutma üsulu | Təbii soyutma | |||
| Dalğalanmadan qorunma | Mövcuddur | |||
| Torpaq telinin nömrəsi | ≥6mm2 | |||
