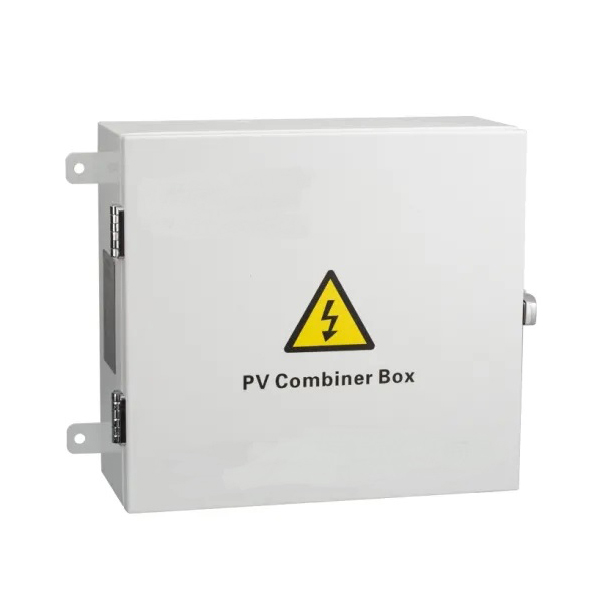

Ən son satış şoruyucu elektrik ® 1500v Surge Protector PV Solar Combiner Box, PV modulları və inverter arasındakı əlaqə xətlərini azaltmaq və etibarlılığı azaltmaq üçün gücləndirmə xətləri, ümumiyyətlə, fotovoltaik modullar və inverter arasında artırmaq lazımdır.
JUER ELECTRIC ® 1500V Surge Protector PV Solar Combiner Box, Çin istehsalçıları tərəfindən hazırlanan Solar Combiner, bu tələbi ödəmək üçün xüsusi olaraq hazırlanmışdır, tam PV sistemi həllini hazırlamaq üçün inverter məhsulları ilə uyğunlaşa bilər. DK-PV Series PV Combiner Box, PV gücləndiricisi sisteminin uzunmüddətli və durmadan işləməsini təmin etmək üçün PV kombiner qutusu, inverter və digər terminal avadanlıqlarının, inverter və digər terminal avadanlıqlarının DC qoruyucu kəsilməsini qoruya bilən çıxan terminalda qorunan terminalda (SPD) var.
Müxtəlif əlaqə sxemlərində çevik tətbiq üçün müstəqil PV Array Giriş və Çıxışın iki qrupu:
+ Hər biri l0a maksimum cərəyanına sahib olan birdən çox PV giriş serialları;
+ Hər bir PV giriş serialının əksinin qarşısının alınması üçün yüksək gərginlikli bir sigorta;
+ PV modulu üçün xüsusi yüksək gərginlikli ildırım qorunması cihazı;
+ PV moduluna çıxış nəzarəti üçün xüsusi yüksək gərginlikli dövrə açarı;
Açıq quraşdırmanın ehtiyacı ilə görüşmək üçün IP65-nin qorunması dərəcəsi.
| Model | Bs4t | Bs6t | Bs8t | Bs10t |
| Giriş məlumatları | ||||
| PV giriş seriallarının sayı | 4 | 6 | 8 | 10 |
| Hər bir pv giriş serialının maksimum cərəyanı | 10a | |||
| Hər bir pv giriş serialına görə puse | 10a | |||
| Hər bir pv giriş serialının məftil nömrəsi | Pg7,4mm² | |||
| Çıxış məlumatları | ||||
| Çıxış kanalının sayı | 1 | 2 | ||
| Maksimum çıxış cərəyanı | 40a | 60A hamısında (30a çıxış kanalı) | 80A hamısında (40a çıxış kanalı) | 100A hamısında (50A çıxış kanalı) |
| Hər çıxış kanalının məftil nömrəsi | Hər çıxış kanalı üçün pg16,8mm2 | Hər çıxış kanalı üçün pg16,10mm2 | Hər çıxış kanalı üçün pg16,10mm2 | Hər çıxış kanalı üçün pg16,12mm2 |
| Maksimum çıxış gərginliyi | 800Vdc | |||
| DC Çıxış Dövrə Breaker | Əlverişli | |||
| Digər məlumatlar | ||||
| Qoruma | IP65 | |||
| Temperatur | -30 ℃ ~ + 60 ℃ | |||
| İstinad çəkisi (xalis / ümumi çəki) | 5.3 / 9.3 | 8.4 / 12.9 | 9.5 / 14.3 | 10.8 / 15.6 |
| Avadanlıq Ölçüsü D * W * H (mm) | 340 * 300 * 140 | 360 * 340 * 145 | 400 * 420 * 145 | |
| Qablaşdırma ölçüsü D * W * H (mm) | 450 * 420 * 245 | 470 * 450 * 255 | 530 * 510 * 255 | |
| Soyutma üsulu | Təbii soyutma | |||
| Surge qorunması | Əlverişli | |||
| Torpaq tel nömrəsi | ≥6mm2 | |||
