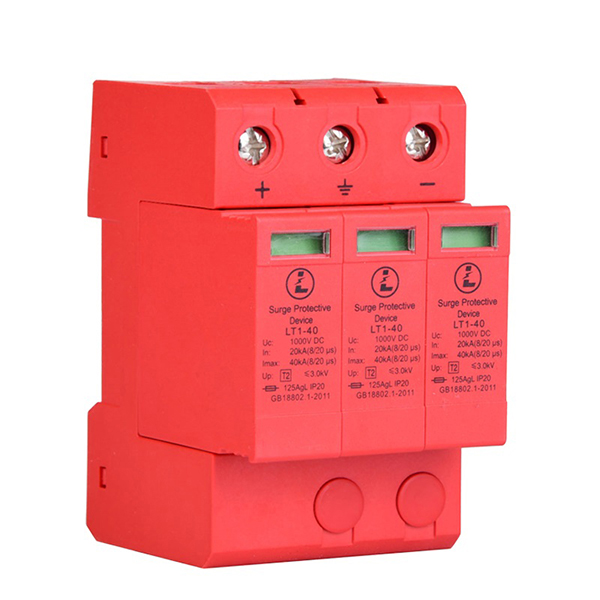

Günəş enerjisi 1500v DC Spd dalğalanma qoruyucusu əsasən ildırım dalğalanmasından və ya digər keçici həddindən artıq gərginlikdən qorunmaq üçün yüngül volt enerji paylama sistemindən istifadə etdi.
Solar 1500v DC Spd yüksək gərginlikli sabit cərəyan təchizatının həddindən artıq istiləşməsindən qorunma funksiyası üçün qurulmuşdur, fotovoltaik (pv) enerji sisteminin müvəqqəti qorunması üçün C dərəcəli təmin edə bilər. 35 mm DIN rels quraşdırılmasından istifadə edən məhsullar, modul müstəqil olaraq dəyişə bilər, quraşdırmaq və saxlamaq asandır , uzaq rabitə siqnalizasiya interfeysi (quru kontakt), uzaqdan monitorinqi asanlaşdırmaq üçün dalğalanma qoruyucusu ilə.
| Nominal PV Sistemi Gərginliyi | 500V/600V | 1000V | 1500V | |
| MCOV [UCPV] | 630Vdc/700v | 1170Vdc | 1200Vdc | |
| Maksimum Sistem Boşaltma Cərəyanı (8/20 µs) [lmax] | 40kA | 40kA | 30kA | |
| Gərginlik Qoruma Səviyyəsi [UP] | â€2,5kV | â€4,0kV | â€4,5kV | |
| 5kA-da Gərginlik Qoruma Səviyyəsi [UP] | â€2,0kV | â€3,5kV | â€4,0kV | |
| İnteqrasiya edilmiş Sigortanın Kəsmə Tutumu/Kəsilmə Qiyməti | 30kV/1000Vdc | 30kV/1000Vdc | 30kV/1200Vdc | |
| Texnologiya | Qısa Qapanma Kesintisi (SCI) Həddindən artıq cərəyandan qorunma | |||
| İşləmə Temperatur Aralığı [TU] | −40℃ ilə +80℃ | |||
| Nominal Boşaltma Cərəyanı (8/20 µs) [(DC+/DC−)> PE] [In] | 12,5 kA | |||
| Cavab müddəti [tA] | <25 ns | |||
| Əməliyyat Vəziyyəti/Xəta Göstərişi | Yaşıl (yaxşı)/Qırmızı (əvəz edin) | |||
| Dirijorun reytinqləri və kəsik sahəsi: | Minimum | 60/70℃ 1.5mm²/14AWG Bərk/Elastik | ||
| Maksimum | 60/70℃ 35mm²/2AWG Stranded/25mm²/4AWG Elastik | |||
| Montaj | EN 60715-ə uyğun 35 mm DIN Dəmiryolu | |||
| Qoruyucu material | UL 94V0 Termoplastik | |||
| Müdafiə dərəcəsi | IP20 | |||
| Tutum | 3 modul, DIN 43880 | |||
| Standartlar haqqında məlumat: | IEC 6164311 Tip 2, IEC 616431 Sinif II | |||
| Məhsul Zəmanəti | Beş il** | |||
Uzaqdan Əlaqə Siqnalizasiyası
| Uzaqdan Əlaqə Siqnal Tipi | Dəyişiklik Əlaqəsi |
| AC keçid tutumu (Volt/Amper) | 250V/0.1A |
| DC keçid tutumu (Volt/Amper) | 250V/0,1A; 125V0.2A; 75V/0.5A |
| Uzaqdan Əlaqə Siqnal Terminalları üçün Konduktor Reytinqləri və Kesiti Sahəsi | 60/75℃ Msx. 1.5mm²/14AWG Bərk/Elastik |
| Sifariş Məlumatı | Yuxarıdakı Kataloq nömrələrindən sifariş edin |
